首先感谢您选用我们研制生产的磁致伸缩位移传感！
您选中的是一款性能极好的传感器，具有极高的稳定性和超强的抗干扰能力。

主要技术参数：
产品名称     磁致伸缩位移传感器
测量范围  50mm～20000mm（在此区域之间任意选择）
测点个数  可多位置测量：最多可达20个位置测量
输出信号   模拟量，SSI,RS485，RS422，PWM等等
分辨率  18位D/A或满量程的0.001℅
温度范围  -40℃ ～ +85℃（测杆温度可达500度）
电气防护  IP67、可达IP69k（须定制）
耐压能力  35MPa(连续)（超出此范围需特殊定制，可达80 MPa）
螺纹接口  M18×1.5（可特殊定制）
出线方式  航空插头或直出电缆
工作电流 ≤80mA（随量程大小而变化）
输入电压  9VDC～30VDC
极性保护  -30VDC
超压保护  36VDC
产品特点
● 坚固可靠工业用位移传感器

● 线性测量，值输出

● 非接触测量，没有磨损

● 超高的精度

● 线性精度可达+/-0.02%

● 分辨率0.01mm～0.001mm

● 测量起止位置，全量程可调

● 支持多磁环位置同时输出

● 支持速度输出

产品接线图

线的颜色只供参考，因出线形式的不同，输出信号的不同，线材的不同会有变化。当您使用我们提供的电缆时，请用万用表检查确认电缆的接法。

下面介绍的是使用航空插头时的出线接法。当使用直出电缆时，可以参看下面的接法，但以和传感器一起的接线图为准。

电压型：
   电压输出1和电压输出2是相互独立的，不能短接！
   当只有一个位置输出时，输出1和输出2为两个独立的输出，均反映位置值；
   当一个位置输出，一个速度时，输出1反映位置值，输出2反映速度值；
   当使用两个磁铁时，输出1反映个磁铁位置值，输出2反映第二个磁铁位置值；

数字型（485输出二线制）：
   协议按用户要求，在RS485可实现的协议均可（如MODBUS等），也可使用我们的自定义协议。

数字型（485输出四线制）：

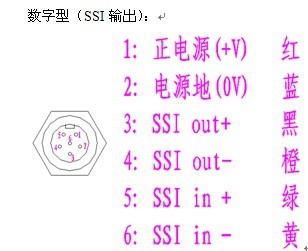

数字型（SSI输出）：

产品外形图

位置磁铁

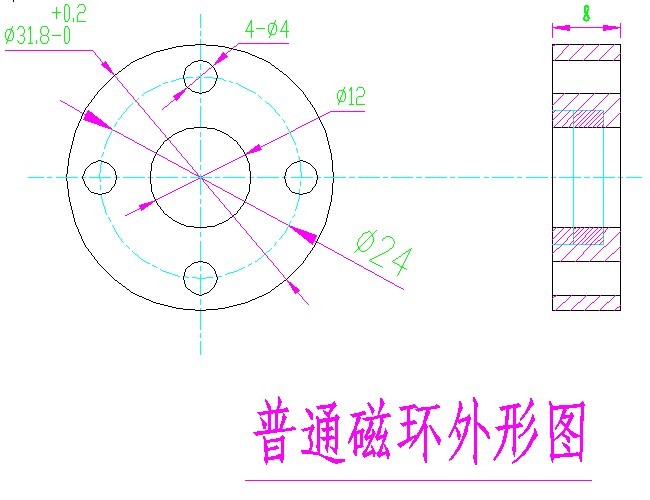

普通磁环外形图

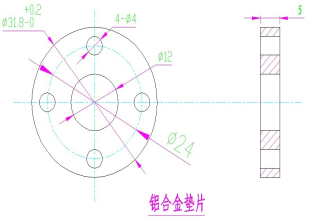

铝合金（非导磁）隔离垫片外形图

悬浮磁铁外形图

浮球外形图（浮球可以是不同的尺寸，不同的材料，下面是304不锈钢28mm的浮球）

安装注意事项、
由于磁致位移传感器是通过感应被测磁铁的位置来测量位移量，因而，当周边的干扰磁场超过一定强度时，不可避免的造成传感器不能正常工作，所以传感器应尽量 远离发电机，电动机等有强磁场的设备和物体。如发生传感器不能正常工作，请及时与我们联系，我们将与您一起努力解决问题。

由于传感器具有很高的精度和稳定性，因而对电源和输出信号的要求也要很高，传感器的电缆线应远离有强干扰的输电线和设备。

如果您的使用环境干扰比较大，建议您使用数字输出形式，这样可以极大地提高整体的抗干扰能力。我们的MD-2A Controller除能显示传感器的位置数值外，具有任意零点，多级报警，模拟量转换输出，数字信号转换输出等功能，并能完成各种控制操作。

传感器本身也是一个智能设备，如您需要，一些简单的控制也可以由传感器直接实现。
