sy-664动态扭矩传感器采用了先进的德国扭矩传感器技术, 综合国外和国内扭矩传感器的优点。广泛应用与试验机、扭力扳手、转向机、电动执行器、阀门等领域。

特点:
●测量正、反向扭矩时，不需调整零点。
●信号采用数字化技术，抗干扰强。
●输入电源极性、幅值保护，输出信号保护。
●精度高，稳定性好
●体积小、重量轻、安装方便。
●可靠性高、寿命长。
●可任意位置,任意方向安装。
安装说明:
1、使用联轴器，将扭矩传感器安装在动力端与负载之间。
2、联轴器应靠紧扭矩传感器轴安装。
3、动力设备、负载设备、扭矩传感器调整三轴同轴度时，要求小于0.1mm，
4、扭矩传感器可选用钢连接或软连接。小量程扭矩传感器建议选择软连接
5、安装扭矩传感器时固定牢靠以免造成过大的震动， 否则可能造成测量数据不稳定，影响测量
  精度及扭矩传感器的损坏。
6、扭矩传感器采用水平安装或垂直安装时， 避免承受过大的轴向力、弯矩，以免影响扭矩传感器的使用，损坏
接线方式:
频率信号：（1）电源负      （2）电源正    （3）扭矩信号
4～20mA：（1）电源负 　　　 （2）电源正
１～５Ｖ：（1）电源负      （2）电源正     （3）扭矩信号
0～10Ｖ：（1）电源负       （2）电源正     （3）扭矩信号

技术参数
量程范围：0～50、500gcm、1、5、10、20、50、100、200、500、1K、2K、3K、5K、1万、2万、3万、5万、10万、15万、20万N.m
输出信号：（1-2 mV/V 供电：10～15VDC ）４～２０mＡ １～５Ｖ ０～１０Ｖ
方波频率:零 扭 矩:10 KHZ    正向满量程:15 KHZ    反向满量程:5 KHZ
工作电压:12～24VDC
响应频率：100 μs
环境温度：-40～60℃
扭矩过载：满量程的1.2倍
精    度：0.1%  0.25%  0.5%F.S
零点漂移: 小于0.5%
重 复 性: ≤0.1%F·S
滞   后: ≤0.1%F·S
线    性: ≤0.1%F·S
相对湿度: ≤90%RH

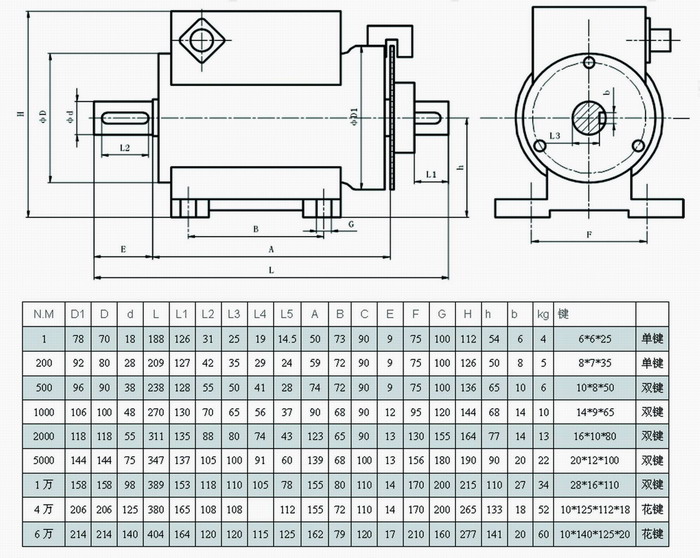

结构尺寸
